Обманка Fanemu 3 эмулятор вентилятора для Whatsminer, Innosilicon, Antminer

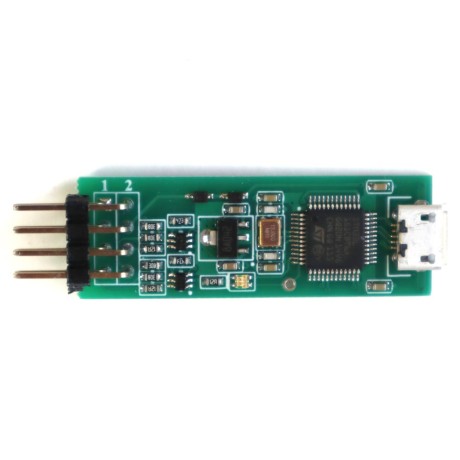

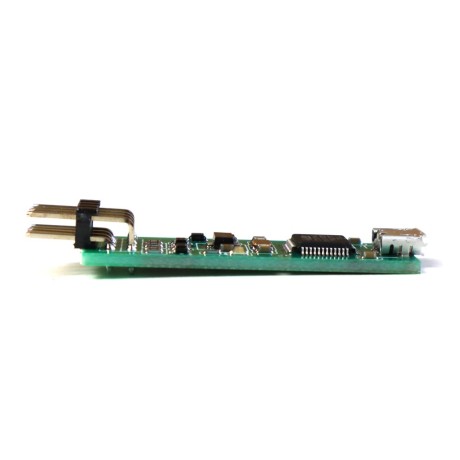

OD FanEmu 3 - универсальный контроллер, который эмулирует количество оборотов вращения вентилятора. Является программируемым, можно задать любую кривую сигнал-обороты

Особенности

• На 1 эмулятор можно подключить 2 переходника, таким образом можно эмулировать сразу 2 вентилятора
• Подходит для любых асиков Bitmain Antminer, Whatsminer, Innosilicon и др.
• Идеально подходит для погружения асиков в иммерсионную жидкость с отключенными вентиляторами
• Генерирует нефиксированный сигнал о вращении, а согласно управляющему сигналу от материнской платы.
• При отсутствии/подаче искажённого сигнала, может генерировать заданное значение оборотов.
• На каждый вентилятор нужен один эмулятор. Не требует настроек для работы - plug and play.
• Диапазон возможных RPM: 1 - 100 000 оборотов
• Диапазон возможных управляющих сигналов от материнской платы: 1-500 КГц.
• При необходимости, можно вручную задать кривую "сигнал-обороты".

Подробное описание

Эмулятор вентилятора OD FanEmu 3 подает сигнал на плату управления Antminer, Whatsminer (и др.) о количестве оборотов, согласно управляющему сигналу от устройства.
При подключенном эмуляторе OD FanEmu 3 управляющее устройство - ASIC считает, что к нему подключен корректно работающий вентилятор.
Данное устройство можно использовать и в других устройствах, где применяются вентиляторы, управляемые широтно-импульсной модуляцией.
При необходимости изменения штатной зависимости выходного сигнала от управляющего сигнала материнской платы, пользователь может задать подходящие ему настройки.

Подробнее об устройстве...

Если вам не подходят настройки по-умолчанию, то их можно изменить с помощью программы-конфигуратора - Win, Lin, MacOS (для этого обманку нужно отключить от нагрузки и подключить через USB к ПК)
Техническая поддержка

Готовые профили для следующих вентиляторов можно скачать по ссылке.

• D12BM-12D
• Delta PFC1212DE
• Delta QFR1212GHE
• Delta TFC1212DE
• R4-14038-64PK-B1
• FD1438B12U-P02
• KZ14038B012U
• RZ14038h12B-6-blue
• RZ14038h12B-6-red

Внимание! 6 пин разъем можно подключить не правильно, из-за этого эмулятор может не заработать. Подключать 6 пин разъем в асик Whatsminer нужно так, как на фото:

Распиновка

OD FanEmu3 - 4 контакта x2

1. CTRL1
2. SENSE1
3. VCC
4. GND
5. CTRL2
6. SENSE2
7. VCC
8. GND

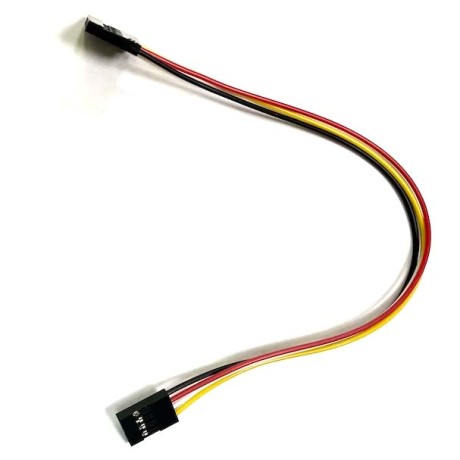

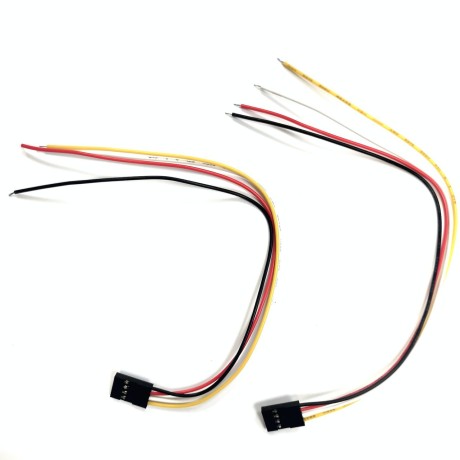

Так как устройство универсальное, в комплекте идет 2 шлейфа для самостоятельного изготовления переходника из разъёма старого вентилятора. Но вы можете купить уже готовые переходники:

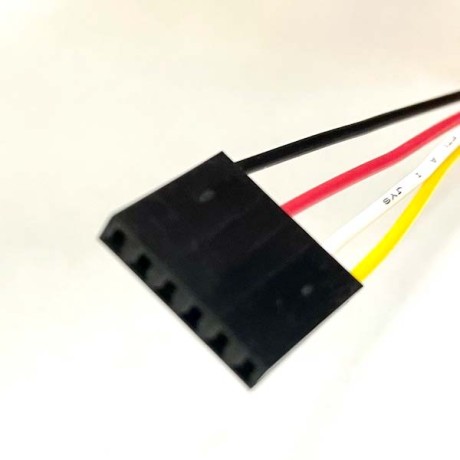

Переходник на 6 контактов (для Whatsminer и др). Плоский разъем металической частью вниз и слева направо:

1. CTRL - желтый
2. SENSE - белый
3. NC (VCC)
4. VCC - красный
5. NC (GND)
6. GND - черный

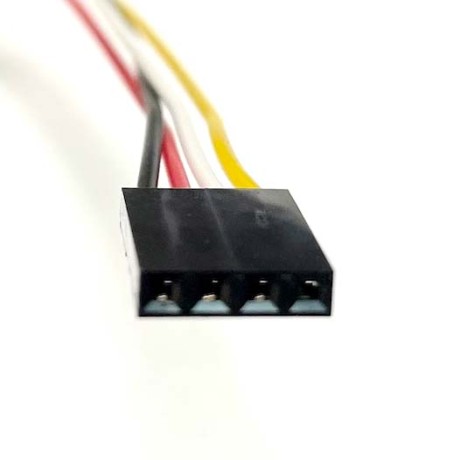

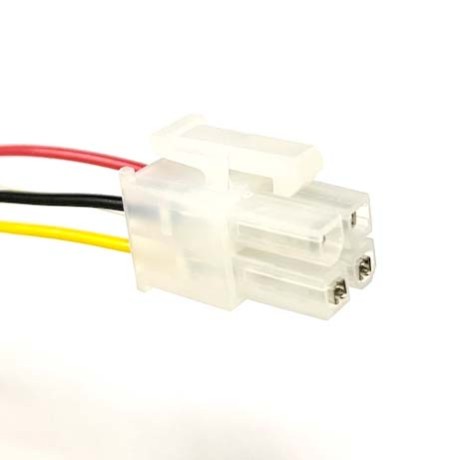

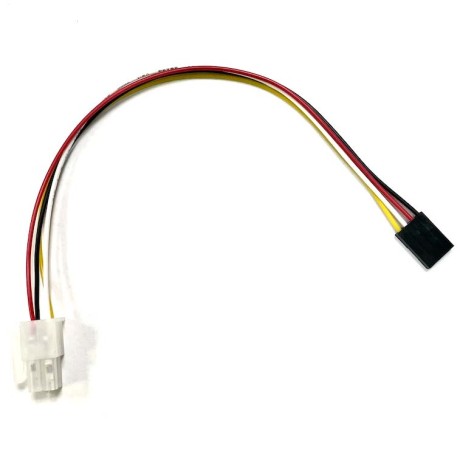

Переходник на 4 контакта - MiniFit

1. VCC - красный
2. SENSE - белый
3. GND - черный
4. CTRL - желтый

Внимание! Обязательно проверяйте распиновку на соответствие своему устройству! Переходники сборные и их можно изменять под своё устройство. Например, у m31s/m31s+ нужно поменять контакты vcc-gnd, ctrl-sense.
